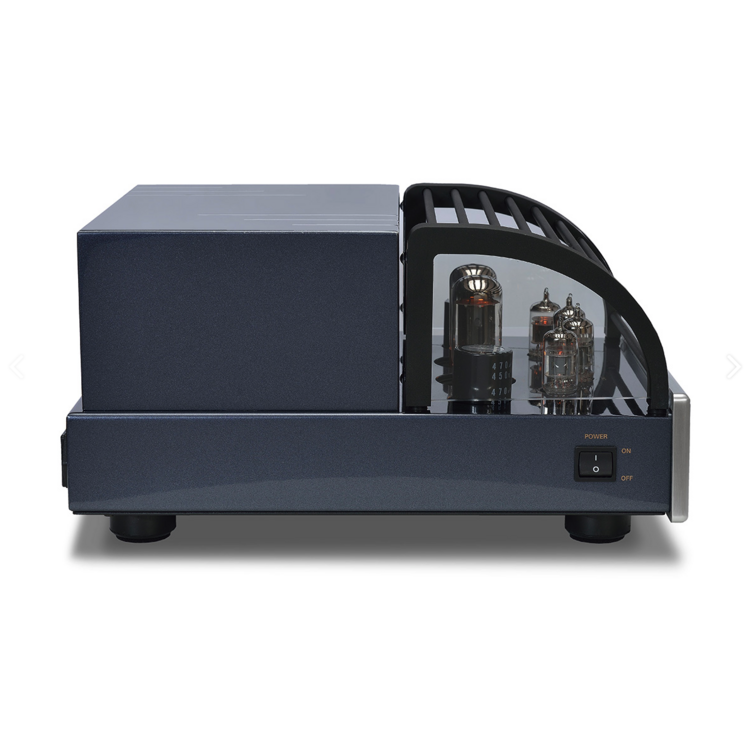

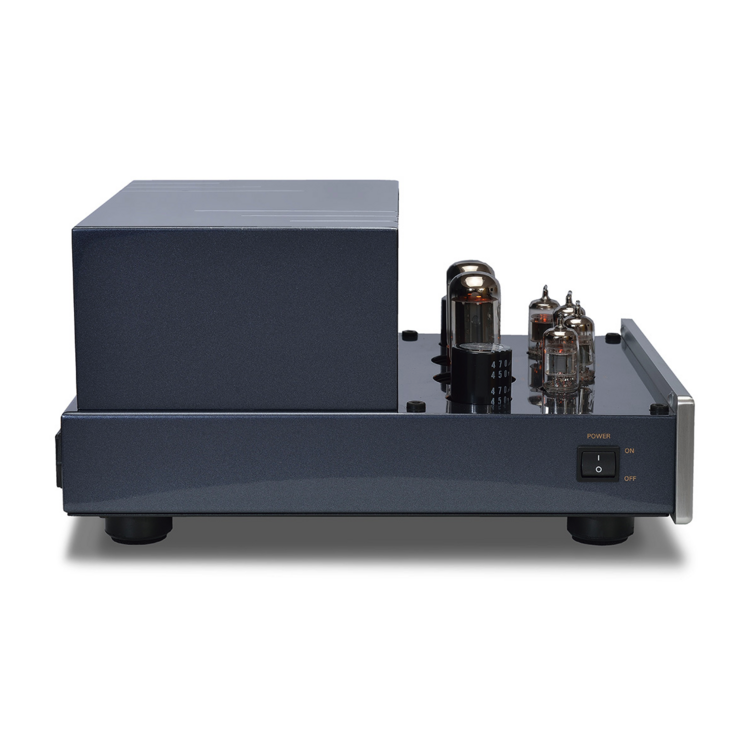

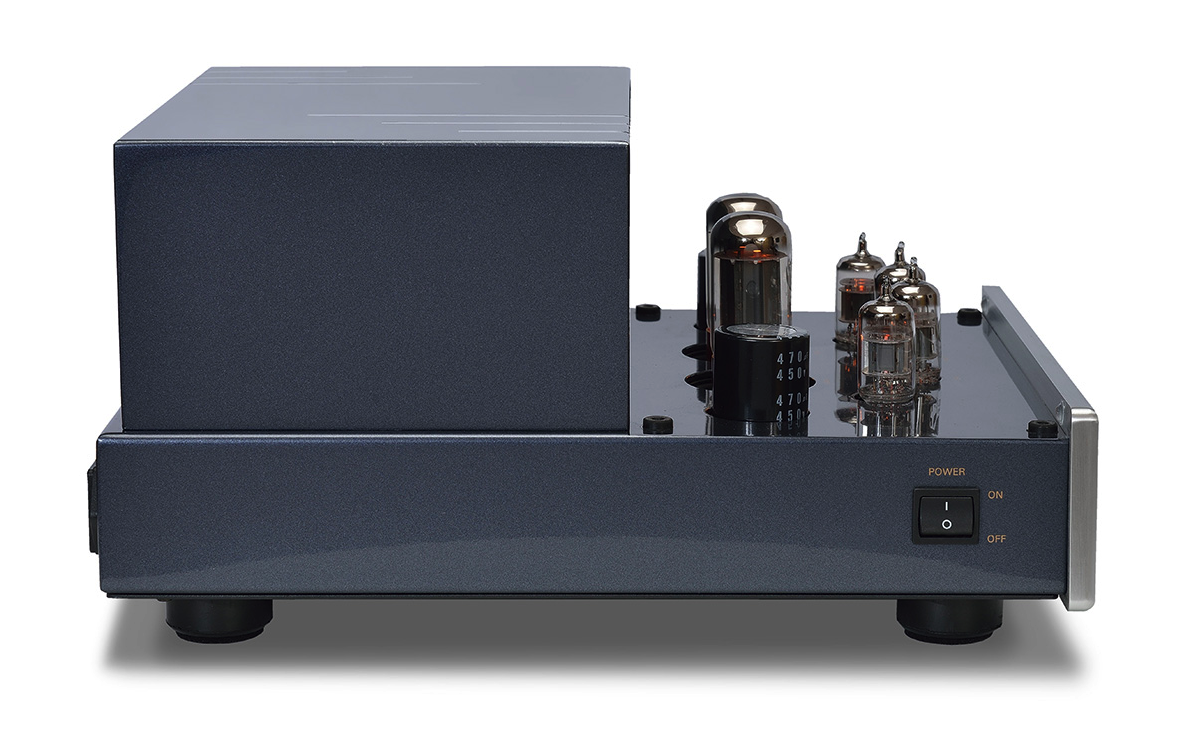

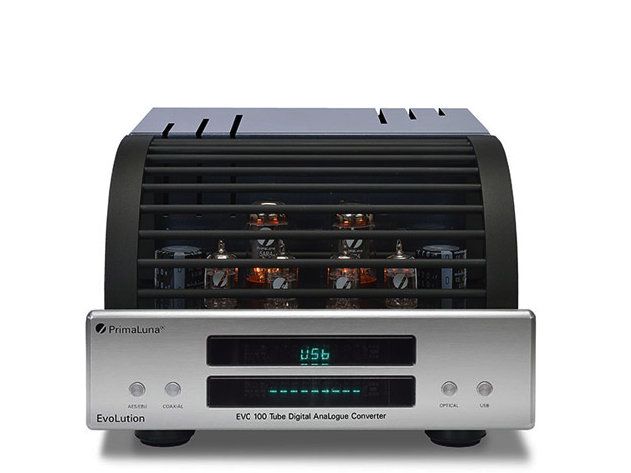

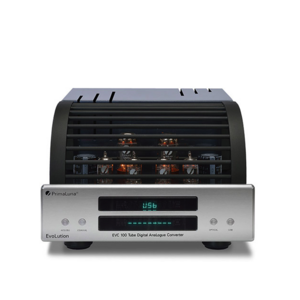

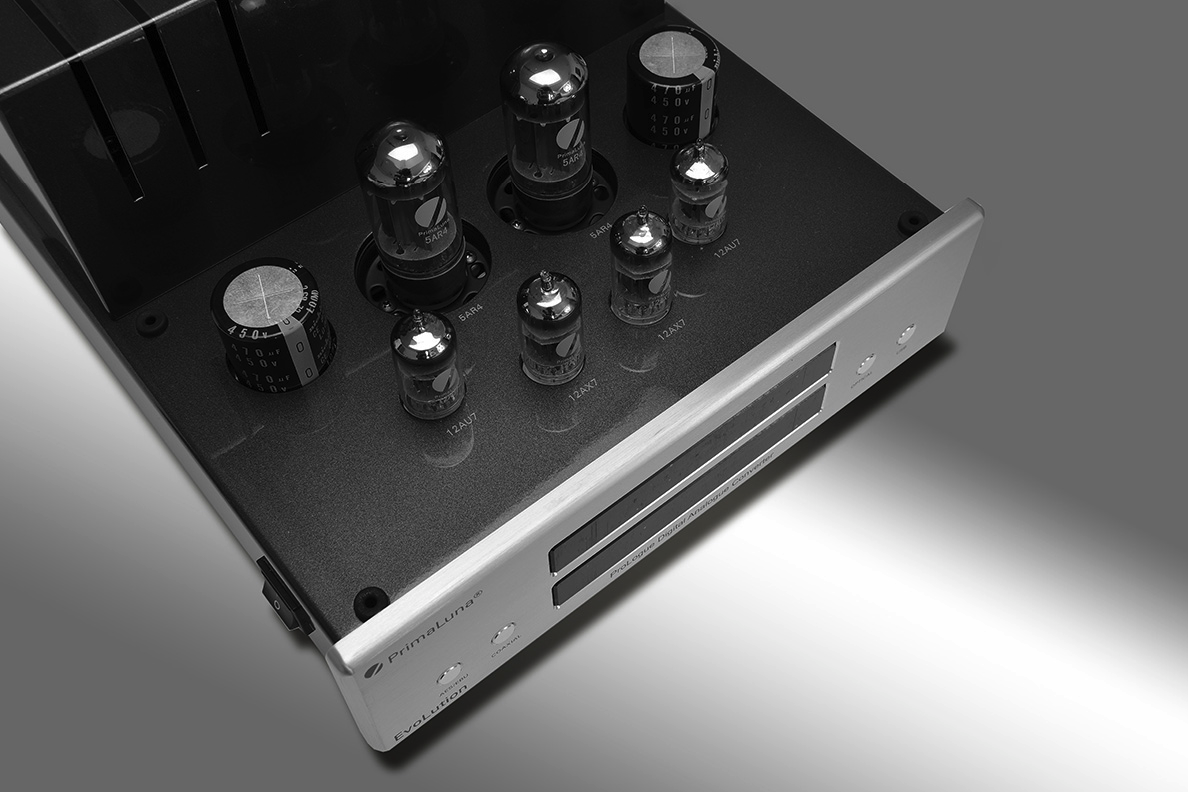

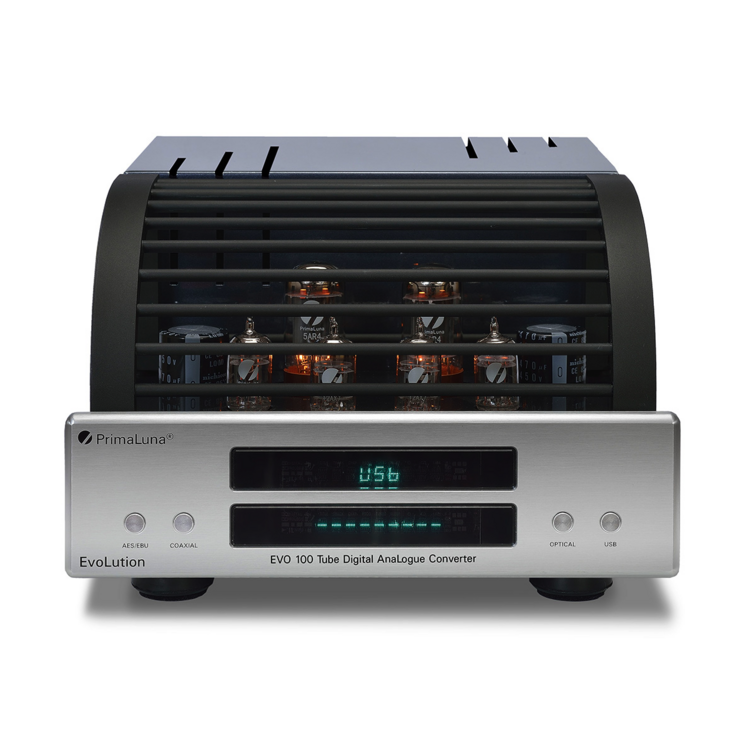

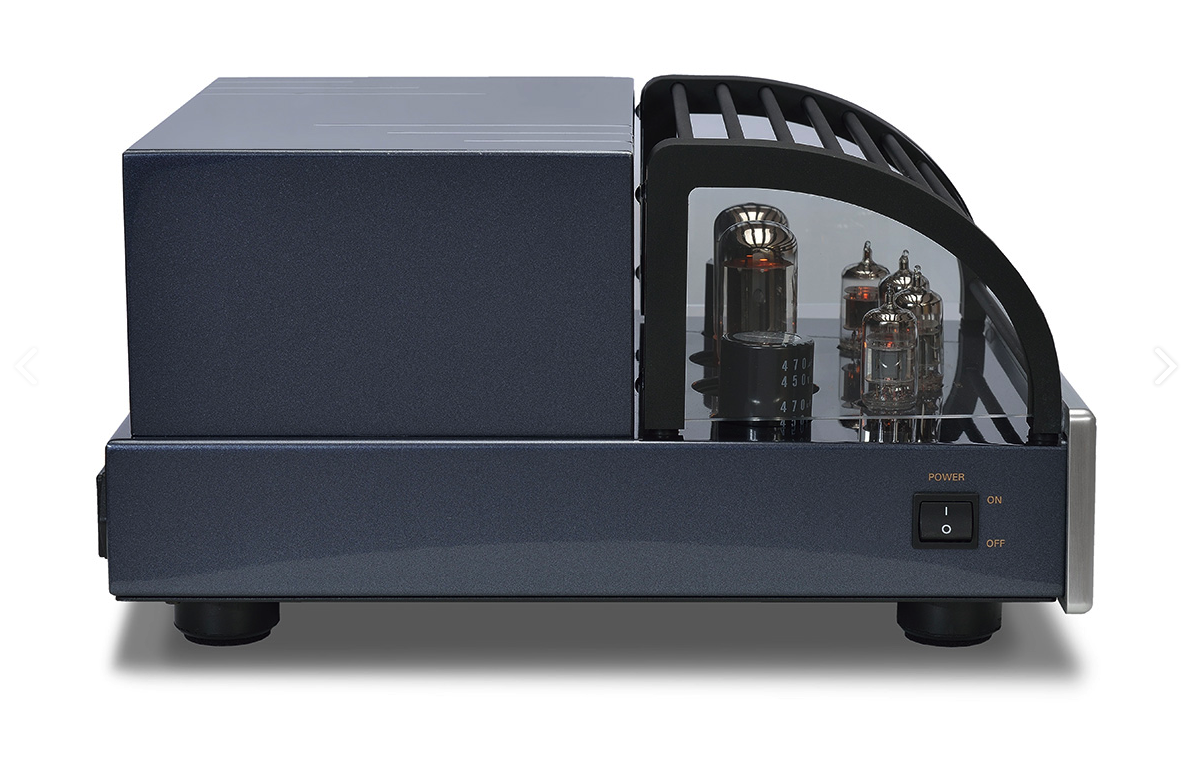

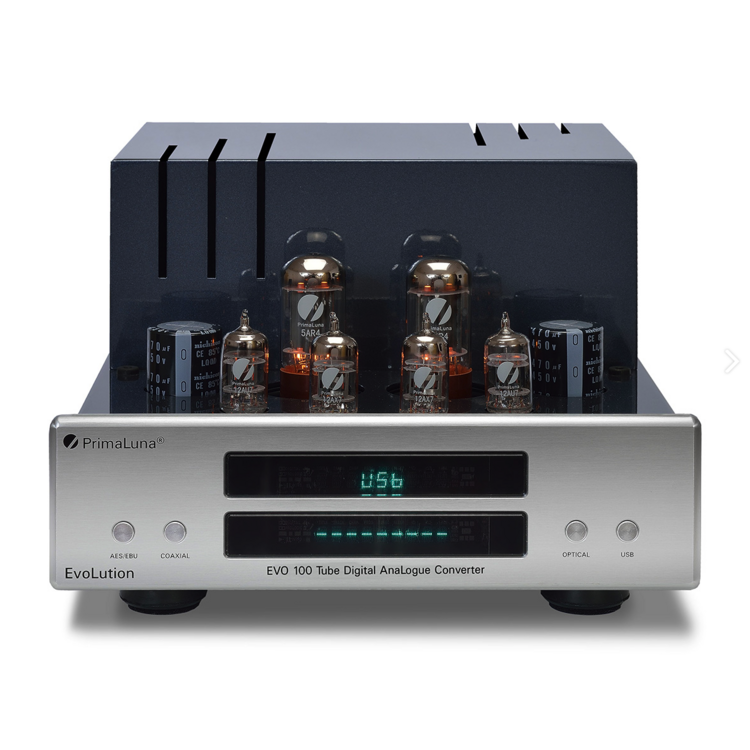

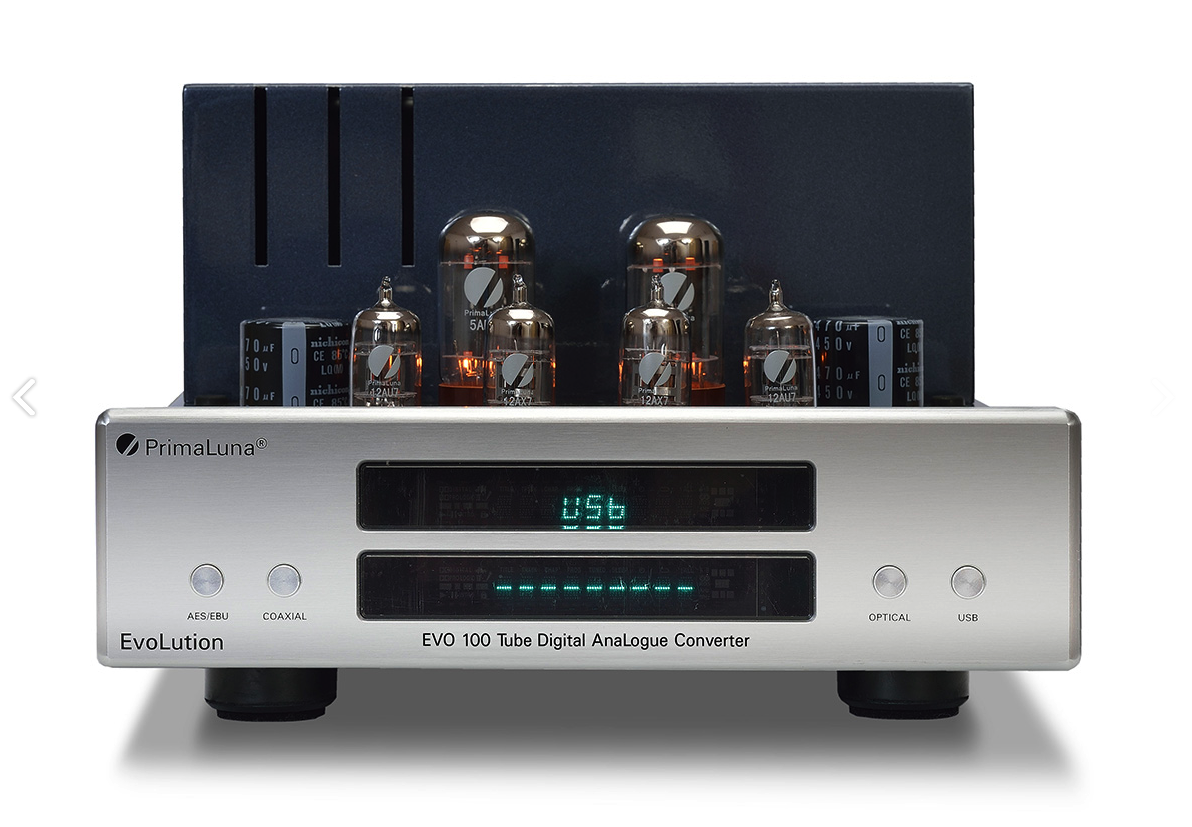

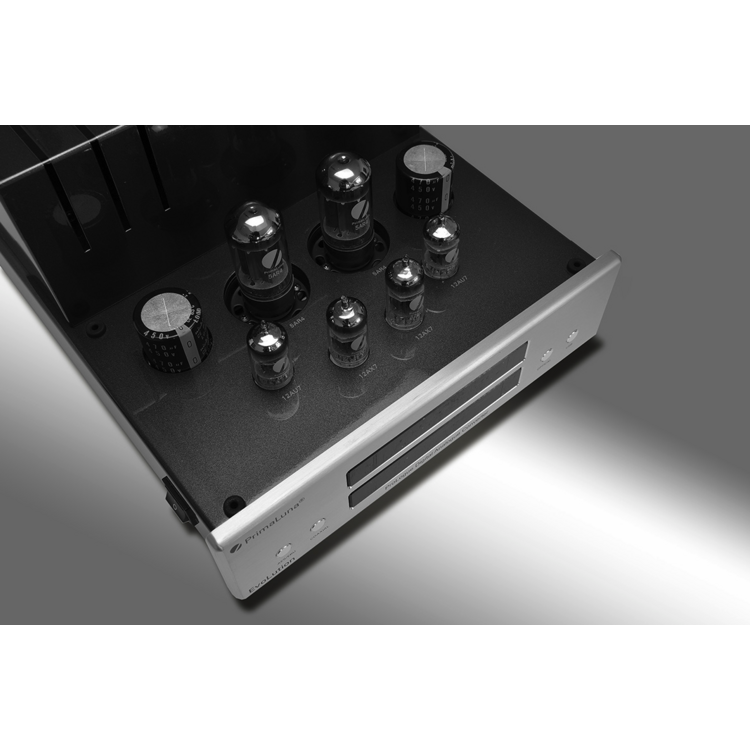

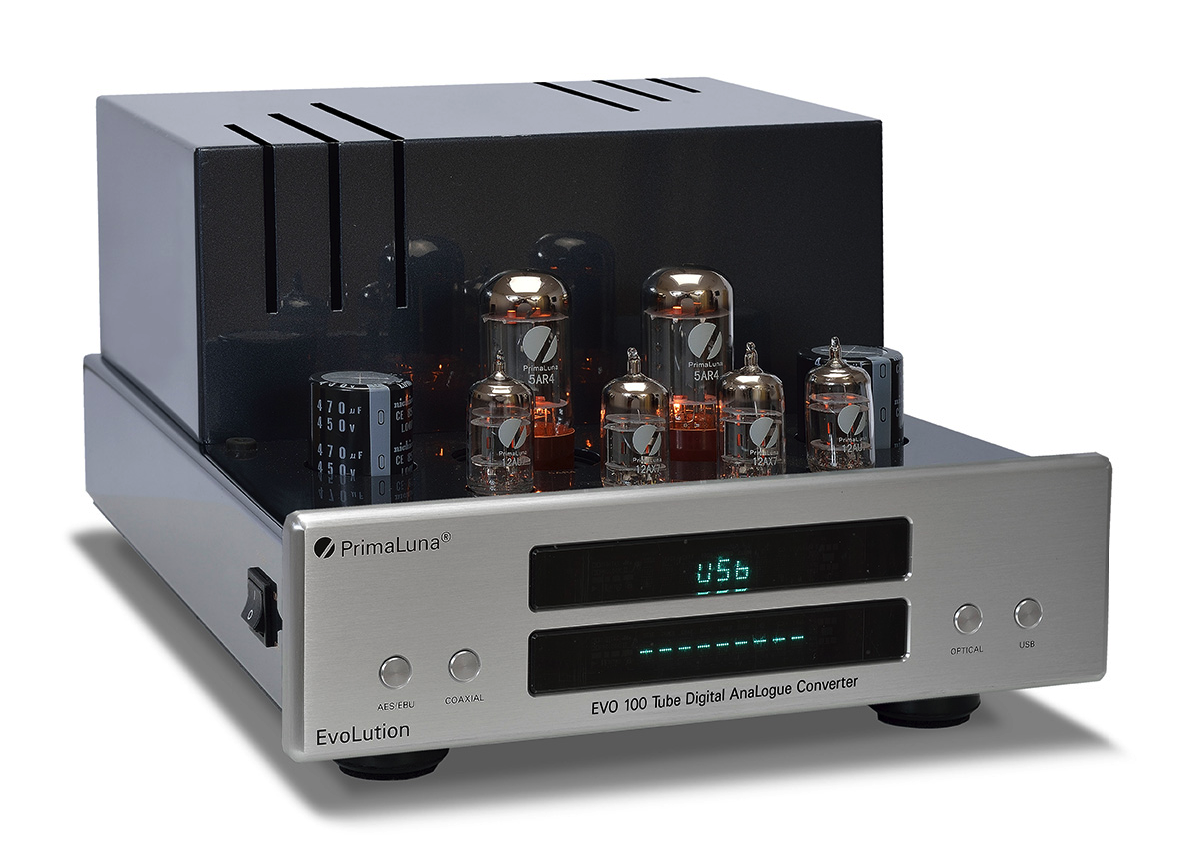

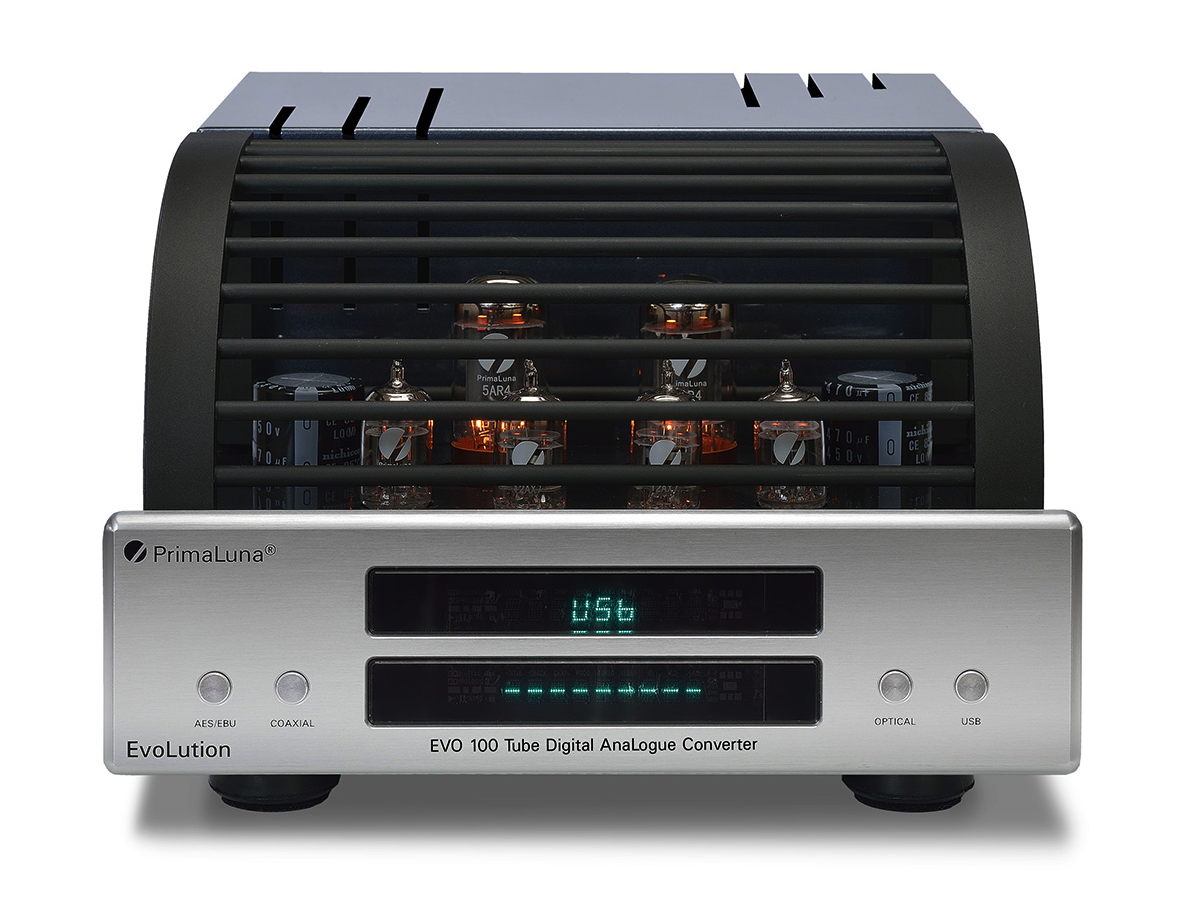

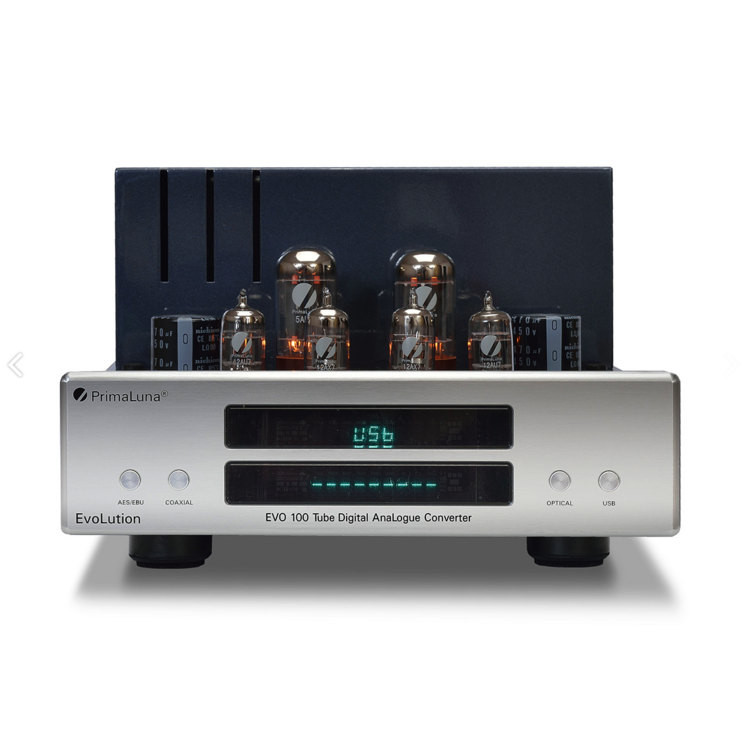

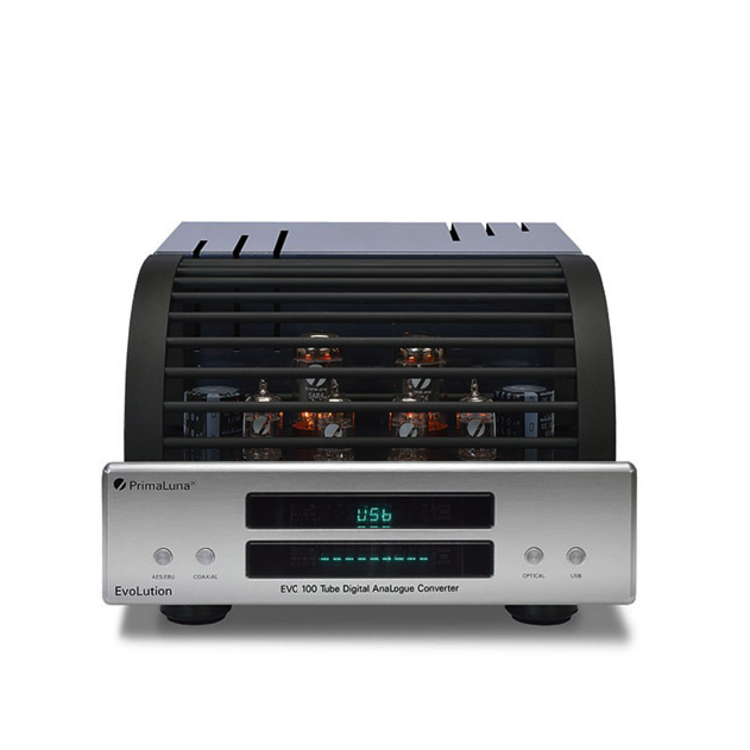

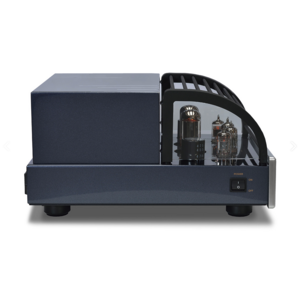

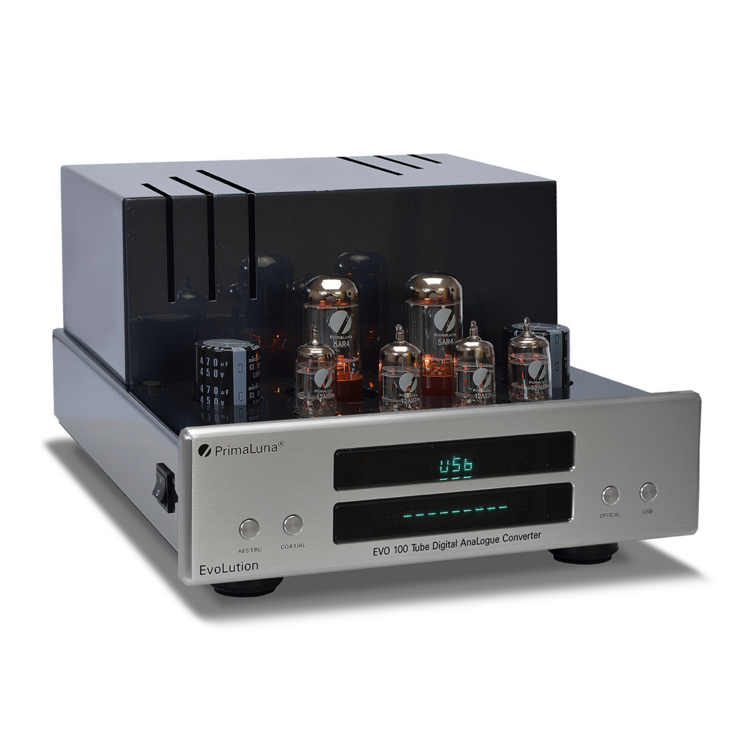

PrimaLuna EVO-d buizen dac

PrimaLuna introduceert de eerste buizen d/a converter. Verkrijgbaar in zwart en aluminum kleur.

Introductie van 's werelds eerste op buizen gebaseerde dataklokapparaat: de SuperTubeClock™

Door een geluidsarme mini-triode vacuümbuis in de digitale klok op te nemen, biedt dit gedurfde ontwerp een enorm superieure resolutie, het ophalen van details, verbeterde helderheid, meer definitie en detail van boven naar beneden.

Brochure PrimaLuna EVO100-d

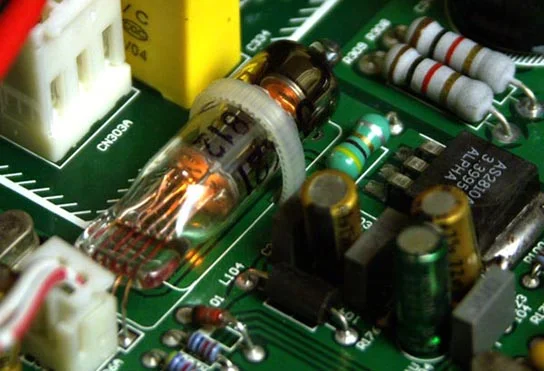

Dit is waar de magie gebeurt... de SuperTubeClock™ vervangt de solid state oscillator die normaal gesproken in een DAC zit door een mini-triode vacuümbuis. Door een buis te gebruiken, hebben we de hoeveelheid jitter en ruis aanzienlijk verminderd, wat resulteert in een superieure detailweergave. Dit resulteert op zijn beurt in superieure detaillering en dynamiek van boven tot onder, en een verbeterde algehele muzikaliteit.

Eerst een opmerking over de buis zelf: de buis is een zeer robuuste, duurzame Russische militaire triode, speciaal ontworpen voor oscillatiedoeleinden... wat hier zijn functie is. Hij draait zeer zuinig, dus de verwachte levensduur is ongeveer 5 tot 10 jaar. De kleine glazen omhulling garandeert zeer lage microfonie.

Triodebuizen

Triodebuizen zijn inherent ruisarme apparaten en extreem lineair bij correct gebruik. Dit betekent dat de oscillatiegolf die ze produceren zeer zuiver en schoon is. De ruis in de zijbanden, van 10 Hz tot 100 kHz aan weerszijden van de oscillatiefrequentie, is extreem laag. Dit is het belangrijke spectrum voor audio. Alles daaronder en daarbuiten kan worden genegeerd.Wanneer je de ingangen reclockt, verschijnt alle ruis die hier wordt gegenereerd ongefilterd en onverzwakt aan de ingang van de conversiechip en injecteert jitter, wat vanaf dat moment een onherkenbaar onderdeel van de digitale audiostream is. Geen enkele vorm van reiniging zal deze ruis ooit kunnen verwijderen zodra het dit punt bereikt; het is onderdeel geworden van het audiosignaal. Deze ruis "meelift" op het audiosignaal, waardoor je het niet als ruis hoort, maar als een vervaging van noten en maskering van details. Er is een duidelijk verlies aan dynamiek, klankzuiverheid, stilte tussen de overgangen en gevoel voor timing. We noemen dit "ruismodulatie".

Daarom is de lage ruis, met name in de 10Hz-100kHz zijbanden van de oscillator, zo cruciaal. Nogmaals: onder en voorbij deze frequentie-extremen is triviaal, omdat het de audio niet beïnvloedt en de analoge uitgangen niet bereikt.

Wanneer de klok wordt gebruikt om de DAC-chip te klokken, doet zich een vergelijkbare situatie voor als hierboven beschreven: de ruis verschijnt op de locatie waar de digitale audiostream wordt omgezet in opeenvolgende stappen in een trapgolf, die het analoge audiosignaal vertegenwoordigt. Elke stap moet EXACT 1/441000e, 1/96000e, 1/176400e of 1/192000e zijn. De geïnjecteerde ruis introduceert een afwijking in de tijd die een exacte kopie is van die ruis. Dit betekent dat het audiosignaal aan de uitgangen van de DAC-chip de ruis meeneemt, wederom als een inherent onderdeel van het signaal. Geen enkele filtering zal de ruis verwijderen zodra deze deze stap bereikt. Opnieuw ervaren we die smet en detailmaskering, met dat kenmerkende verlies aan dynamiek, klankzuiverheid, stilte tussen de overgangen en gevoel voor timing. Hier zie je hoe zinvol het is om ZOWEL de ingangen ALS de DAC-chip opnieuw te klokken.

Sinusgolf

De oscillatie frequentiegolf die een buis produceert, is een sinusgolf. Dat is niet goed: hij moet worden omgezet in een blokgolf. Dit is een zeer delicate procedure: wanneer de opgaande en neergaande flanken van een blokgolf niet steil genoeg zijn, bestaat er een bepaald venster waarin de daadwerkelijke overgang van de databit niet exact tijdsgebonden is. Dit laat ruimte over om te laat of te vroeg te zijn. Dit is een deels willekeurig proces en deels afhankelijk van omgevingsomstandigheden, zoals variaties in de voedingsspanning, aardruis, inherente CMOS- of chipoverspraak in de decoder of DAC-chip, enz. Al deze timingvariaties zijn ruis en worden jitter genoemd, afkomstig van verschillende bronnen. Hoe steiler de flanken, hoe nauwkeuriger het overgangsmoment zal zijn, wat resulteert in minder ruis (jitter). Wanneer een klok een zeer stabiele frequentie produceert met zo'n lage jitter, zal de oorspronkelijke analoge golfvorm van de muziek nauwkeuriger worden weergegeven.

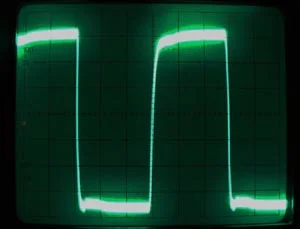

Hier zijn een paar echte SuperTubeClock™-foto's van wat hij kan: experts zullen er zeker van genieten. Geen enkele andere commerciële klok ter wereld produceert een blokgolf zoals deze.

Elke blokgolf die hierboven te zien is, is gemeten met een Philips PM3295A analoge 400MHz oscilloscoop met LeCroy 10:1 probes. Deze probes verzwakken het signaal met een factor 10 om het te testen apparaat niet te belasten met een weerstands- of capacitieve belasting. De verticale resolutie op de scoopafbeelding moet dus met 10 worden vermenigvuldigd. Als u bijvoorbeeld ~0,1 V ziet, meet u in werkelijkheid ~1 V(AC).

De SuperTubeClock™ genereert een blokgolf op 8,4672 MHz. De verticale helling wordt gemeten bij ~500 mV (elke zwarte horizontale lijn vertegenwoordigt 500 mV geteld van boven naar beneden). De verticale piek-tot-piek afstand van de blokgolf bij deze frequentie is 3,5 volt, wat uitstekend is. Elke zwarte verticale lijn van links naar rechts vertegenwoordigt 10 nanoseconden. Hoe sneller een klok van piek tot piek kan gaan, hoe beter.

Blokgolfen

Blokgolven lijken steeds meer op sinusgolven naarmate de frequentie hoger wordt. Een 8,4672 MHz-golf zoals hierboven is dus nog steeds herkenbaar als een blokgolf, maar naarmate we 42,2 MHz naderen, zal een blokgolf doorgaans bijna volledig afgerond zijn en verschijnen als een sinusgolf. Naarmate een blokgolf begint af te ronden, betekent dit dat de timing van de digitale transmissies onzekerder is geworden, waardoor er meer ruis en jitter ontstaat die vervolgens aan de DAC wordt gepresenteerd.

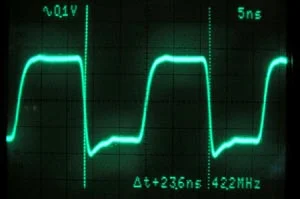

Hier zien we de blokgolf die de SuperTubeClock™ genereert op 42,2 MHz. Zoals u kunt zien, heeft de blokgolf nog steeds een duidelijk waarneembare vierkante vorm. Dit betekent dat de klok ZEER snel is, waardoor er weinig tijd overblijft voor jitter en ruis die de geluidskwaliteit kunnen verstoren, zoals hierboven vermeld. Kijk goed naar de afbeelding links. Elke zwarte verticale lijn die van links naar rechts loopt, vertegenwoordigt 5 nanoseconden. De tijd die de helling nodig heeft om van de bovenste balk naar de onderkant te gaan, neemt ongeveer 1/3 van dat zwarte vierkant in beslag, wat neerkomt op ongeveer 1,67 nanoseconden.

Minder ruis en jitter

Denk er eens over na... dat is 1,6 MILJARDSTE van een seconde. Elke zwarte horizontale lijn in deze meting vertegenwoordigt ~1 V van boven naar beneden.

Net als in de eerste golf hierboven, bedraagt ​​de piek-tot-piek-afstand bij 42,2 MHz ongeveer 3,6 Volt, wat wederom uitstekend is.

Deze snelheid is cruciaal om de nauwkeurigheid van de detailweergave te garanderen. Dit zorgt er weer voor dat er minder ruis en jitter is, wat resulteert in betere transiënten, meer helderheid, verbeterde dynamiek en een zuivere, muzikale tonaliteit.

AC Offset Killer

AC Offset Killer gaat over kippenvel. Degenen die je krijgt als muziek uit een achtergrond komt die zo stil is, zou je tegen jezelf kunnen zeggen: "Hoe is dit mogelijk?" PrimaLuna windt onze eigen massieve ringkernstroomtransformatoren op maat op die laag zijn in brom en EMI. Maar we wilden meer. Onze ingenieurs hebben de AC Offset Killer ontworpen om het transformatorgeluid te verlagen naar een plaats waar geen enkele andere fabrikant van droomt, ongeacht hoe slecht uw elektriciteit is. Het resultaat? Gevoel van ruimte. Textuur. De resonantie van een akoestische gitaar of vioolsnaar die eeuwig lijkt te slepen. De AC Offset Killer zal je verbazen.

Eersteklas onderdelen, waaronder koppelingsdoppen van polypropyleen, drievoudige pi-voedingsfilters, op maat ontworpen scheidingstransformatoren die de analoge en digitale apparaten scheiden, wat resulteert in verminderde signaalverslechtering en verbeterde sonische geluiden van boven naar beneden. Veel DAC's wegen tien pond of minder. De EVO 100 Tube DAC weegt bijna 14kg!

Je geeft veel geld uit aan interconnects. Dus waarom zou het signaal rechtstreeks van de RCA-aansluitingen of luidsprekeraansluitingen naar printplaten gaan met koperen sporen die zo dun zijn dat je ze nauwelijks kunt zien? Wat is daar high-end aan? PrimaLuna gebruikt Point to Point-bedrading op alle producten. Het gehele signaalpad, inclusief weerstanden en condensatoren, is zorgvuldig met de hand bedraad door een vakman.

Per kanaal speciale buizen. Hoewel het prima is om een ​​enkele buis als buffer voor beide kanalen te gebruiken en te beweren dat je DAC "buis" is, kan het niet worden vergeleken met het PrimaLuna-ontwerp en wat het doet voor de muziek.

De gelijkgerichte voeding met vacuümbuis bevat elf afzonderlijke regelcircuits voor de voeding. Buisrectificatie is synoniem met organisch geluid, vooral in vergelijking met DAC's die bekend staan ​​als "een computer".

Met de digitale USB-ingang kunt u uw computer gebruiken voor het opslaan en afspelen van uw muziek met alle voordelen van functies zoals afspeellijsten en gemakkelijker toegang tot uw hele muziekbibliotheek. In plaats van gewoon een USB-ingang toe te voegen als een bijzaak, hebben de technici van PrimaLuna eindeloos gezocht naar de best klinkende USB-interface die we konden vinden. Onze USB-ingang zet het met jitter gevulde digitale USB-signaal om naar S/PDIF, waardoor de kwaliteit van het digitale signaal drastisch wordt verbeterd voordat het de SuperTubeClock bereikt. Deze USB-ingang is een echte digitale ingang met hoge resolutie.

Handleiding EV100-d

Video EVO100-d

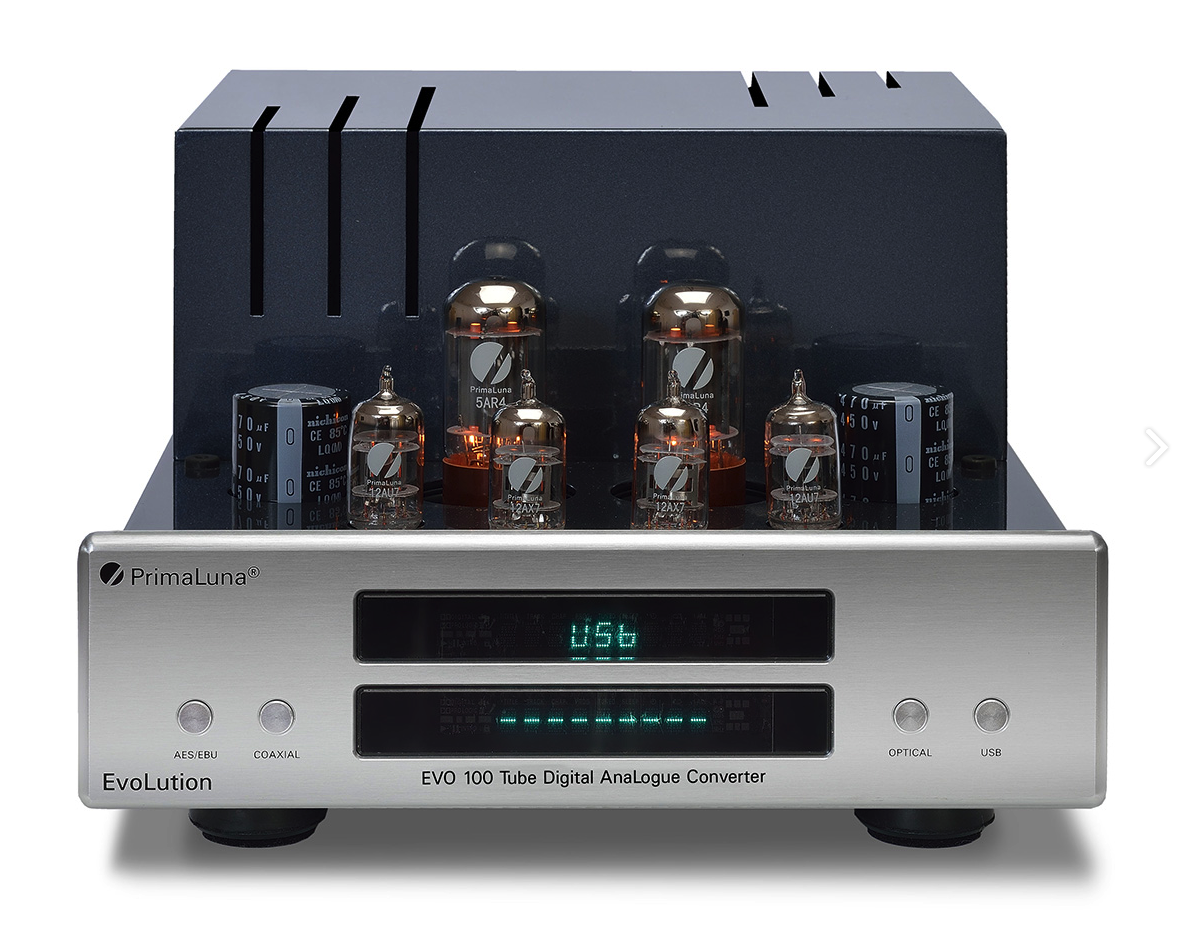

Buisbezetting 2X5AR4, 2x 12AX7, 2X12AU7.

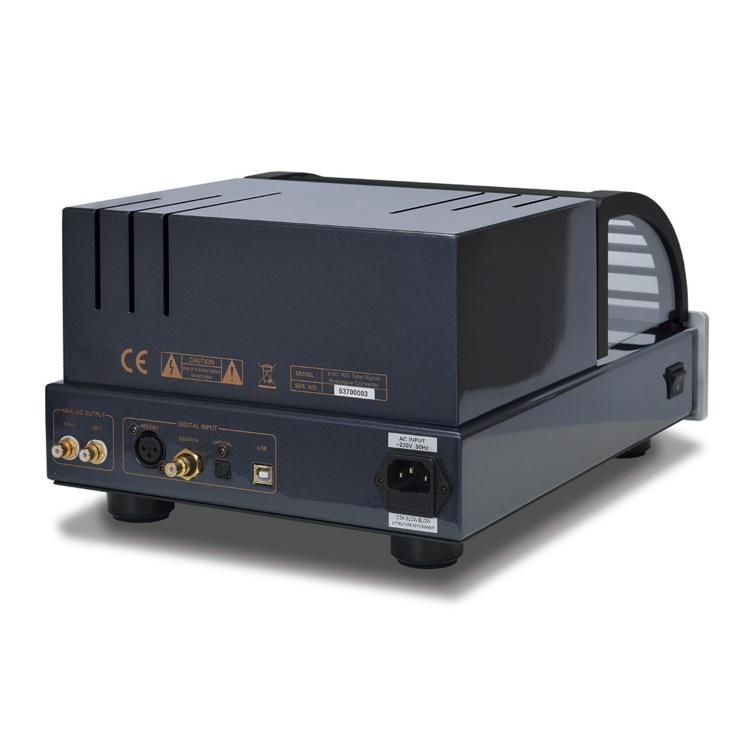

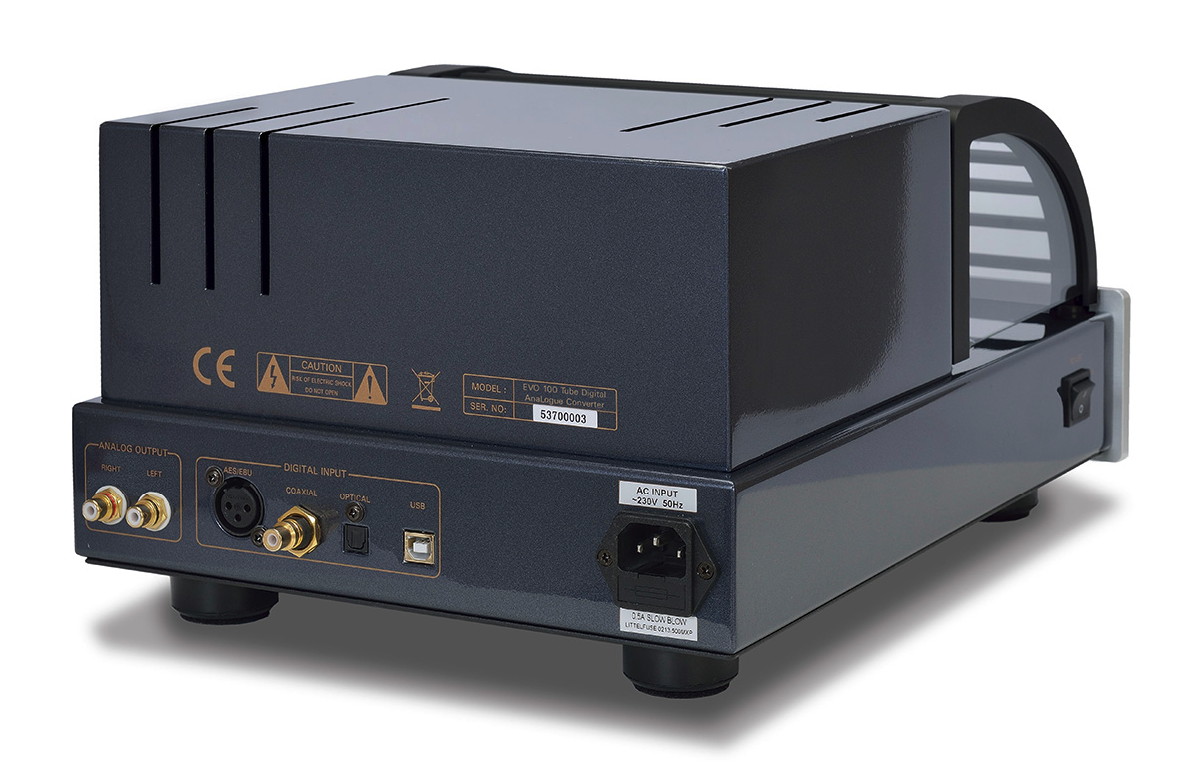

Ingangen digitaal:

USB

AES/EBO

Coaxiaal

Optisch

1X output lijn uitgang RCA.

PCM alle digitale ingangen 16-24bit - 44.1 kHz tot 192 kHz.

DSD

USB ingang maximaal DSD64-DSD128 (DoP)

Alle andere ingangen maximaal DSD64 (DoP)

Type D/A converter

Dac Burr Brown PCM1792A

24/192Khz upsampling Burr Brown SRC4192

Afmetingen: 403x280x190mm (LxBxH). Gewicht 13kg.

Afstandsbediening

Er zijn hier geen goedkope plastic afstandsbedieningen. PrimaLuna gebruikt zware metalen afstandsbedieningen die substantieel zijn, maar toch elegant en ergonomisch.

Trafos

Over heavy metal gesproken, probeer een PrimaLuna op te tillen om te zien hoeveel we erin stoppen. Alle PrimaLuna-modellen zijn voorzien van op maat ontworpen ringkern- en EI-frame-transformatoren, gemaakt volgens de veeleisende specificaties van een van de meest prestigieuze transformatorontwerpers in de VS.

Elke transformator is volledig ingekapseld voor de laagste brom en de beste isolatie, en biedt een enorme uitgangsbandbreedte en luidsprekercontrole. Er is geen goedkope of lichtgewicht manier om dit te doen, en daarom staat PrimaLuna bekend om het combineren van de midrange-magie van buizen met sprankelende hoge tonen en diepe, stevige bas.Alle PrimaLuna-stroomtransformatoren zijn voorzien van het PTP™-circuit (Power Transformer Protection). Wanneer de voedingstransformator oververhit raakt (door de omgeving, overbelasting of een probleem in de unit), opent een interne thermische schakelaar het primaire circuit, waardoor de transformator kan afkoelen voordat er schade optreedt. Nadat deze is afgekoeld, wordt het contact hersteld en wordt de versterker weer ingeschakeld en functioneert hij weer als normaal.

Soft start

Actieve functies zijn onder meer het PrimaLuna SoftStart slimme circuitontwerp voor een langere levensduur van gevoelige componenten en verminderde kans op buisstoringen door thermische schokken. PrimaLuna is terecht beroemd om zijn Adaptive Auto Bias™-circuit, exclusief voor PrimaLuna. Dit circuit bevindt zich buiten het signaalpad en bewaakt en past de buisvoorspanning continu en onmiddellijk aan, waardoor het onderhoud wordt verminderd en de prestaties toenemen dankzij een drastische vermindering van vervorming. EVO wordt geleverd met verbeterde uitgangstrapbeveiligingsschakelingen met een relais om uitgangstransformatoren, weerstanden en de hoogspanningsvoeding te beschermen in het geval van een catastrofale buisstoring.

Reviews

"Wat een prachtig apparaat."

HVT Magazine - John van der veer

"De PrimaLuna Evo 100 is een aantrekkelijke, goed gemaakte DAC met krachtige dynamiek, een overvloed aan details en een warme, aangename klank. . . Voor zijn prijs is hij opmerkelijk voordelig en een echte aanrader. Als ik € 4000,- te besteden had aan een DAC, zou de PrimaLuna Evo 100 bovenaan mijn verlanglijstje staan."

The Absolute Sound USA - Vade Forrester

"Dit is geen goedkoop systeem, maar je kunt aanzienlijk meer uitgeven en niets vinden dat beter is gemaakt dan dit trio."

HI-FI Choice Magazine -  Ed Shelley

"De ervaring was absoluut holografisch, zelfs filmisch... De EVO klinkt zo analoog dat ik mijn platenspeler niet meer heb aangeraakt sinds hij hier is."

TONEAudio - Sea Zlach

"Iedereen die prestaties belangrijker vindt dan functies, zou dit serieus moeten overwegen. Het is namelijk moeilijk om iets te vinden dat beter klinkt voor of in de buurt van die prijs!"

STEREONET Magazine - James Micheal Huges
